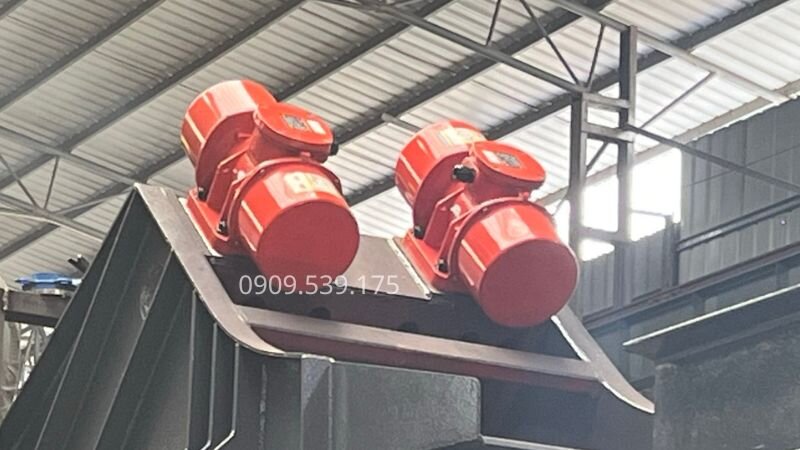

Lắp 2 Motor Rung Đối Xứng Tạo Lực Tuyến Tính Đúng Kỹ Thuật

Kỹ thuật lắp 2 motor rung đối xứng là phương pháp bố trí hai động cơ song song quay ngược chiều nhằm triệt tiêu lực ly tâm ngang và nhân đôi lực đứng. Giải pháp này giúp thiết bị tạo ra dao động tịnh tiến tuyến tính ổn định, nâng cao năng suất vận chuyển cũng như sàng lọc vật liệu. Việc tuân thủ quy trình lắp đặt chuẩn xác sẽ bảo vệ khung dầm và kéo dài tuổi thọ thiết bị.

Những điểm cốt lõi cần nhớ khi lắp 2 motor rung đối xứng:

• Hai động cơ phải có cùng công suất, cùng thông số lực văng và vận hành quay ngược chiều nhau.
• Góc mở của búa lệch tâm tại bốn đầu trục phải được cài đặt chính xác ở cùng một mức phần trăm.
• Đường lực tác dụng đi qua tâm hai động cơ bắt buộc phải trùng hoặc đi qua trọng tâm cụm máy.
• Sử dụng bulong cường độ cao cấp bền 8.8 hoặc 10.9 kết hợp vòng đệm đàn hồi chống nới lỏng.

Dưới đây là phân tích chi tiết về nguyên lý cơ học cùng quy trình thi công lắp đặt chuẩn xác nhất từ các chuyên gia cơ điện.

Tại sao máy móc công nghiệp cần lắp 2 motor rung đối xứng?

Trong các dây chuyền sản xuất hiện đại, việc sử dụng một động cơ đơn lẻ thường chỉ tạo ra quỹ đạo rung dạng tròn hoặc elip. Quỹ đạo này không thể định hướng dòng chảy vật liệu một cách tối ưu trên các bề mặt nằm ngang hoặc nghiêng.

Triệt tiêu lực ly tâm ngang tạo dao động tịnh tiến

Hiện tượng tự đồng bộ cơ học xuất hiện khi hai động cơ được gá đặt song song trên cùng một kết cấu đàn hồi. Lực ly tâm sinh ra từ quá trình quay sẽ tự động điều chỉnh pha để đạt trạng thái cân bằng năng lượng thấp nhất.

Theo nguyên lý tổng hợp lực, hai lực thành phần theo trục ngang X sẽ hoàn toàn triệt tiêu lẫn nhau khi hai động cơ quay ngược chiều ở cùng tốc độ. Công thức tính tổng lực ngang được biểu diễn dạng F_{X} = F_{0} cos(omega t) - F_{0} cos(omega t) = 0.

Ngược lại, các lực thành phần theo trục dọc Y sẽ cộng hưởng trực tiếp với nhau. Phương trình lực tổng hợp theo phương đứng có dạng F_{Y} = 2 times F_{0} sin(omega t). Nhờ đó, toàn bộ hệ thống máy đầm rung sinh ra dao động tuyến tính tịnh tiến hoàn hảo.

Ưu điểm của phương pháp tạo lực tuyến tính:

• Triệt tiêu hoàn toàn lực xé ngang, bảo vệ kết cấu cơ khí không bị nứt gãy.
• Định hướng chuyển động của vật liệu di chuyển liên tục về phía trước với tốc độ đồng đều.
• Dễ dàng điều chỉnh biên độ rung thông qua việc thay đổi góc mở búa lệch tâm.
• Tăng cường hiệu suất làm việc cho các hệ thống máy đầm bàn rung công suất lớn.

Nhược điểm cần lưu ý:

• Yêu cầu độ chính xác cơ khí cao trong quá trình gia công dầm và mặt bích gá đặt.
• Chi phí đầu tư ban đầu cao hơn do sử dụng đồng thời hai bộ đầm rung.
• Đòi hỏi quy trình bảo trì khắt khe đối với hệ thống bulong và vòng bi.

Ứng dụng thực tế trên sàng rung và máy đầm bê tông

Ứng dụng của cơ chế tạo lực tuyến tính xuất hiện phổ biến trong ngành chế tạo máy và xây dựng. Việc kiểm soát chính xác hướng văng giúp nâng cao năng suất xử lý nguyên vật liệu dạng rời.

Các thiết bị công nghiệp tiêu biểu ứng dụng kỹ thuật này bao gồm:

• Máy sàng rung hình chữ nhật: Vật liệu nảy lên liên tục và tiến về đầu xả để phân loại kích thước hạt.
• Máng cấp liệu rung: Đưa đá, cát, quặng hoặc nông sản di chuyển đều đặn vào phễu chứa.
• Máy đầm rung bê tông và bàn rung định hình: Loại bỏ hoàn toàn bọt khí bên trong khối bê tông tươi, tăng mật độ nén dẻo.
• Băng tải rung chịu nhiệt: Vận chuyển hóa chất hoặc vật liệu nóng mà không làm hỏng bề mặt đỡ.

Bảng so sánh đặc tính kỹ thuật giữa hệ thống đơn động cơ và hệ thống lắp 2 motor rung đối xứng:

Tiêu chuẩn bảo vệ kháng bụi kháng nước đóng vai trò then chốt đối với độ bền của đầm rung công nghiệp. Động cơ rung ở việt nam vận hành trong môi trường mỏ đá hoặc xưởng bê tông cần đạt cấp bảo vệ tối thiểu IP65 hoặc IP66. Đồng thời, cuộn dây stator phải sử dụng cấp cách điện Class F hoặc Class H để chịu được nhiệt độ làm việc lên tới 155 độ C.

Chuẩn bị vật tư và tính toán cơ học trước khi thi công

Khâu chuẩn bị kết cấu hạ tầng kỹ thuật quyết định đến 80% độ ổn định của toàn bộ cụm đầm rung bê tông. Bất kỳ sai lệch nào về độ phẳng hoặc độ cứng vững cũng sẽ dẫn đến hư hỏng ổ bi nhanh chóng.

Yêu cầu kỹ thuật đối với dầm gắn động cơ rung

Dầm đỡ động cơ phải được thiết kế dạng kết cấu hộp hoặc dầm chữ I gia cường thêm các gân tăng cứng. Kết cấu này phải chịu được tải trọng động gấp 3 đến 5 lần lực văng cực đại của motor đầm rung.

Bề mặt gia công bích gá lắp cần đạt các chỉ tiêu khắt khe sau:

• Độ phẳng bề mặt tiếp xúc đạt dung sai dưới 0.1 mm trên toàn bộ diện tích chân đế.
• Tẩy sạch hoàn toàn xỉ hàn, vết gỉ sét và dầu mỡ bám dính trước khi đặt máy đầm rung bê tông.
• Không sử dụng các tấm đệm chêm lót không đồng nhất làm biến dạng chân đế khi siết ốc.

Lựa chọn bulong cường độ cao và đai ốc chống tháo

Chấn động tần số cao liên tục từ máy đầm bàn rung dễ dàng làm nới lỏng các mối liên kết ren thông thường. Do đó, việc lựa chọn vật tư liên kết đòi hỏi tính toán chuẩn xác.

Các quy định bắt buộc về vật tư bắt chặt:

• Sử dụng bulong cấp bền tối thiểu 8.8 hoặc 10.9 theo tiêu chuẩn ISO.
• Bắt buộc kết hợp vòng đệm vênh đàn hồi hoặc đai ốc tự khóa bằng nylon.
• Sử dụng keo khóa ren chuyên dụng thoa lên thân ren trước khi tiến hành vặn siết.

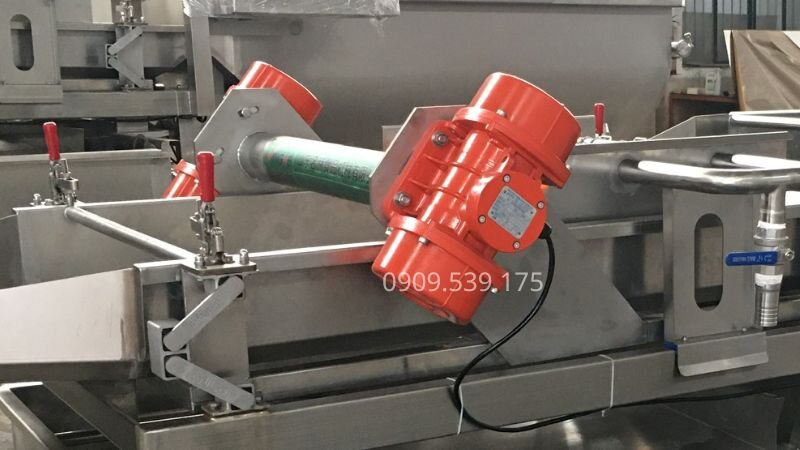

Xác định trọng tâm cụm máy và lực ly tâm cực đại

Đường kéo lực rung tịnh tiến phải đi qua trọng tâm của toàn bộ cụm máy bao gồm khung sàn và tải trọng vật liệu tối đa. Sai lệch trọng tâm sẽ sinh ra hiện tượng mô men xoắn gây lắc lư.

Công thức tính lực ly tâm cực đại của từng motor rung được xác định qua biểu thức F_c = m cdot r cdot omega^2. Trong đó m là khối lượng búa lệch tâm, r là khoảng cách từ tâm quay đến trọng tâm búa, omega là tốc độ góc của trục động cơ.

Góc nghiêng của đường lực rung so với mặt phẳng nằm ngang thường được cài đặt trong khoảng 30 đến 45 độ. Góc 30 độ tối ưu cho khả năng di chuyển nhanh của vật liệu, trong khi góc 45 độ phù hợp cho việc nén chặt và phân loại.

Công ty Motorrung.vn sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi luôn sẵn sàng hỗ trợ khảo sát, tính toán lực văng và tư vấn giải pháp lắp 2 motor rung đối xứng tối ưu nhất cho từng dây chuyền sản xuất của Quý khách.

5 bước lắp 2 motor rung đối xứng chuẩn kỹ thuật cơ điện

Thực hiện đúng trình tự các thao tác lắp đặt giúp loại bỏ rủi ro xé rách khung máy và đảm bảo hệ thống tự đồng bộ tức thì khi vừa khởi động.

Bước 1 – Căn chỉnh bề mặt bích và gá đặt vị trí

Trước khi đặt thiết bị lên giá đỡ, cần vệ sinh sạch sẽ chân đế đầm rung và kiểm tra thước phẳng. Hai động cơ phải được đặt hoàn toàn đối xứng qua trục tâm của khung máy.

Sử dụng thước cặp hoặc thiết bị căn chỉnh laser để đảm bảo khoảng cách giữa hai trục động cơ hoàn toàn song song. Độ lệch song song giữa hai trục không được vượt quá 0.5 mm để tránh làm mất lực cộng hưởng tuyến tính.

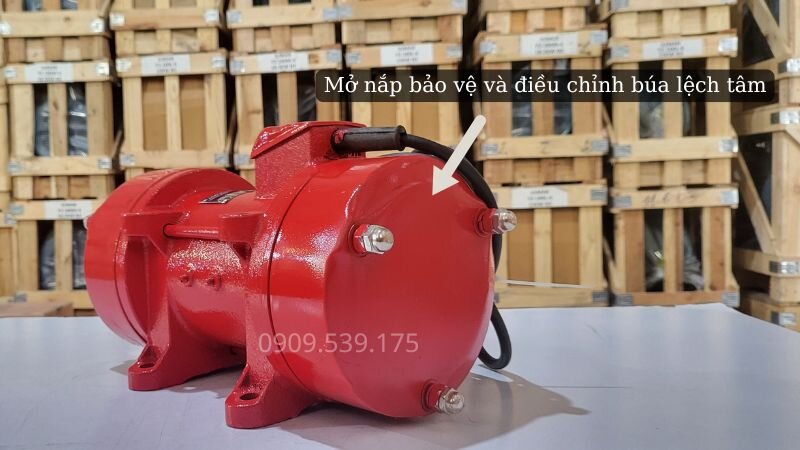

Bước 2 – Cài đặt búa lệch tâm tạo lực văng đồng bộ

Điều chỉnh búa văng là khâu cực kỳ quan trọng quyết định đến biên độ dao động của cụm máy đầm rung. Mọi sai lệch về góc mở giữa các búa sẽ gạt bỏ khả năng triệt tiêu lực ngang.

Trình tự căn chỉnh búa lệch tâm trên 2 motor rung:

• Tháo nắp bảo vệ búa ở hai phía đầu trục của cả hai motor.
• Nới lỏng bulong hãm búa động (búa nằm ở phía ngoài).
• Xoay búa động trùng vạch chia độ phần trăm lực ly tâm mong muốn so với búa tĩnh.
• Đảm bảo tất cả 4 đầu búa trên cả 2 động cơ đều được cài đặt chính xác cùng một giá trị phần trăm.
• Siết chặt lại các bulong hãm búa và đậy kín nắp che bảo vệ.

Bước 3 – Đấu nối điện đảo chiều quay đúng nguyên lý

Nguyên tắc cốt lõi để tạo lực rung tuyến tính là hai động cơ bắt buộc phải quay ngược chiều nhau. Nếu hai thiết bị quay cùng chiều, toàn bộ hệ thống sẽ bị lắc ngang dữ dội.

Đối với hệ thống động cơ rung 3 pha, người thợ tiến hành đấu cáp điện theo sơ đồ sao hoặc tam giác ghi trên nhãn động cơ. Để đảo chiều quay của một trong hai động cơ, chỉ cần đảo vị trí hai dây pha bất kỳ trong hộp cực.

Đối với hệ thống sử dụng motor rung 220v hoặc motor rung mini, việc đảo chiều quay được thực hiện bằng cách đảo chiều dây cuộn khởi động theo sơ đồ của nhà sản xuất. Dây cáp cấp nguồn phải là loại cáp mềm nhiều lõi chịu uốn và có độ chùng vừa đủ để không bị căng xé khi máy dao động.

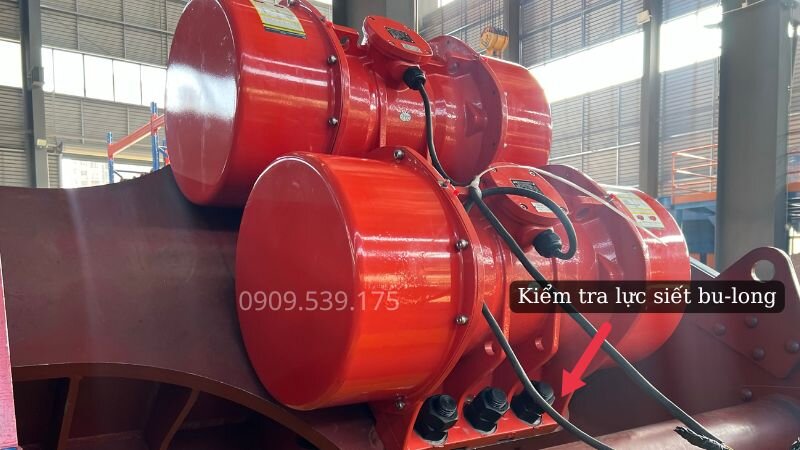

Bước 4 – Kiểm tra siết lực bulong bằng cờ lê lực

Lực siết không đều ở các chân đế sẽ làm vặn vỏ động cơ, gây vỡ ổ bi hoặc nứt chân đế xám. Cần dùng cờ lê lực chuyên dụng để kiểm tra thông số M-N theo đúng quy chuẩn.

Quy trình siết bulong chân đế đầm rung:

• Siết gá nhẹ toàn bộ các bulong theo thứ tự hình chữ X.
• Tăng lực siết lên 50% giá trị tiêu chuẩn và siết đều lại các góc.
• Đặt cờ lê lực ở mức 100% Moment tiêu chuẩn và hoàn thiện từng vị trí.

Bước 5 – Chạy thử nghiệm và nghiệm thu hướng đi vật liệu

Quá trình vận hành thử nghiệm gồm hai giai đoạn chạy không tải và có tải nhằm phát hiện sớm các bất thường về cơ điện trước khi đưa vào sản xuất đại trà.

Thao tác kiểm tra thử nghiệm bao gồm:

• Chạy không tải trong 30 phút, dùng ampe kìm đo dòng điện làm việc của từng pha. Dòng điện giữa 2 động cơ phải cân bằng và nằm trong giới hạn định mức.
• Cấp vật liệu thử nghiệm lên mặt sàng, quan sát hướng di chuyển của vật liệu xem có tiến thẳng đều về phía trước hay không.
• Đo độ rung bằng máy đo gia tốc để kiểm tra tính ổn định của đường sức tuyến tính.
• Sau 24 giờ vận hành liên tục đầu tiên, tiến hành dừng máy để siết lại toàn bộ bulong chân đế một lần nữa.

Khắc phục sự cố thường gặp khi vận hành đầm rung

Trong quá trình khai thác hệ thống máy đầm rung bê tông và sàng rung, một số sự cố kỹ thuật có thể xuất hiện do thao tác hiệu chỉnh chưa đúng chuẩn.

Vật liệu di chuyển lệch sang một bên sàn máy

Hiện tượng vật liệu bị dồn về góc trái hoặc góc phải gây dồn ứ cục bộ là dấu hiệu cảnh báo lực văng hai bên bị lệch hoặc mặt bích bị nghiêng.

Cách khắc phục triệt để:

• Dừng máy hoàn toàn, kiểm tra vạch chia độ búa lệch tâm trên cả hai động cơ.
• Đảm bảo góc mở của búa trên 4 đầu trục hoàn toàn bằng nhau.
• Kiểm tra xem phễu cấp liệu có xả vật liệu lệch khỏi tâm của máng rung hay không.

Động cơ quá nhiệt và sinh tiếng kêu tại ổ bi

Nhiệt độ vỏ motor đầm rung vượt quá 80 độ C kèm theo tiếng lạch cạch kim loại là do mất cân bằng lực siết hoặc hư hỏng hệ thống bôi trơn.

Cách khắc phục hiệu quả:

• Kiểm tra độ phẳng mặt bích gá lắp, loại bỏ hiện tượng vênh chân đế gây kẹt rotor.
• Bơm mỡ chịu nhiệt chuyên dụng dành cho đầm rung công nghiệp như mỡ gốc Polyurea hoặc Lithium Complex.
• Đo điện áp nguồn điện cấp, đảm bảo sụt áp không quá 5% so với mức 220V hoặc 380V chuẩn.

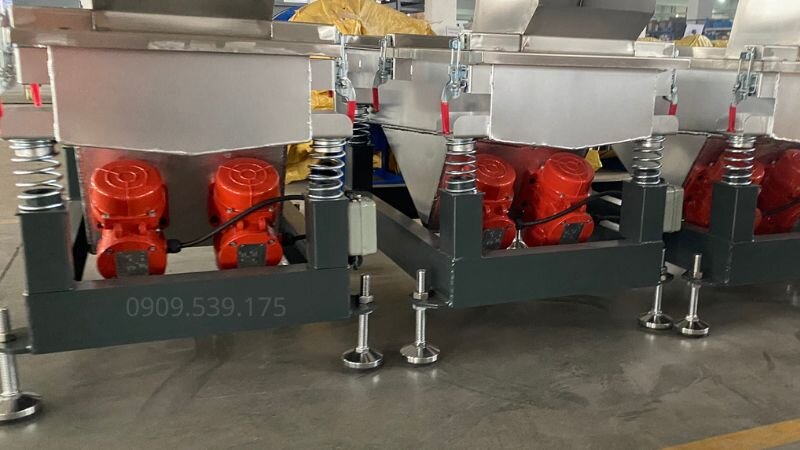

Máy lắc ngang dữ dội gây xé rách dầm khung

Hiện tượng khung dầm bị chấn động ngang mạnh mẽ, vật liệu đứng yên không di chuyển về phía trước là sự cố vô cùng nguy hiểm.

Nguyên nhân 99% do hai động cơ quay cùng chiều dẫn đến lực ly tâm ngang bị nhân đôi thay vì triệt tiêu. Cần ngắt nguồn điện ngay lập tức, tiến hành đảo hai dây pha nguồn của một động cơ để khôi phục chiều quay đối xứng.

Bảng quy định Moment siết bulong tiêu chuẩn cấp bền 8.8 cho chân đế động cơ rung:

Việc kiểm tra bảo dưỡng định kỳ hệ thống đầm rung cần được duy trì theo chu kỳ 500 giờ làm việc. Kỹ thuật viên nên tiến hành kiểm tra lại độ siết chặt của bulong, đo cách điện cuộn dây stator và bổ sung mỡ màng cho ổ bi chuyên dụng để máy luôn hoạt động ở trạng thái hoàn hảo.

Câu hỏi thường gặp

Kết luận

Phương pháp lắp 2 motor rung đối xứng mang lại hiệu quả vượt trội trong việc tạo ra lực tuyến tính định hướng cho các hệ thống sàng rung, máng cấp liệu và máy đầm bê tông. Nắm vững kỹ thuật gia công dầm đỡ, cân chỉnh búa văng đồng bộ và đảo chiều quay chính xác giúp tối ưu hóa năng suất vận hành. Hãy tuân thủ quy trình siết bulong chuẩn lực và bảo dưỡng định kỳ để đảm bảo thiết bị hoạt động êm ái, bền bỉ và nâng cao tuổi thọ tối đa cho toàn bộ dây chuyền sản xuất của bạn.
